ЦИФРОВЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Временные диаграммы мультиметра


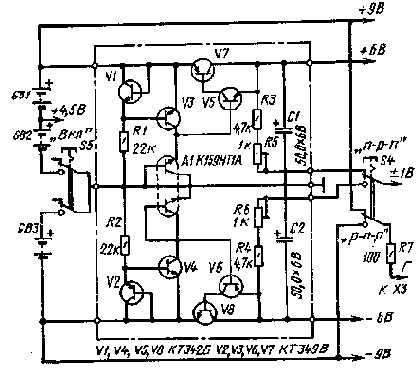

Применение в первом каскаде входного устройства полевого транзистора V3 обеспечивает высокое входное сопротивление. Высокая чувствительность в широком частотном диапазоне достигается использованием микросхемы D1 серии К155. На элементе D1.1 собран усилитель, на D1.2, D1.3 — триггер, формирующий при медленных входных сигналах перепады напряжения с крутыми фронтами. С выхода элемента D1.3 сформированный сигнал поступает на делитель с коэффициентом деления 5 (микросхема D2). Далее следуют два делителя с общим коэффициентом деления 100 (микросхемы D3 и D4). Элементы D6.1, D7.1 и D8 работают совместно с аналоговой частью.
